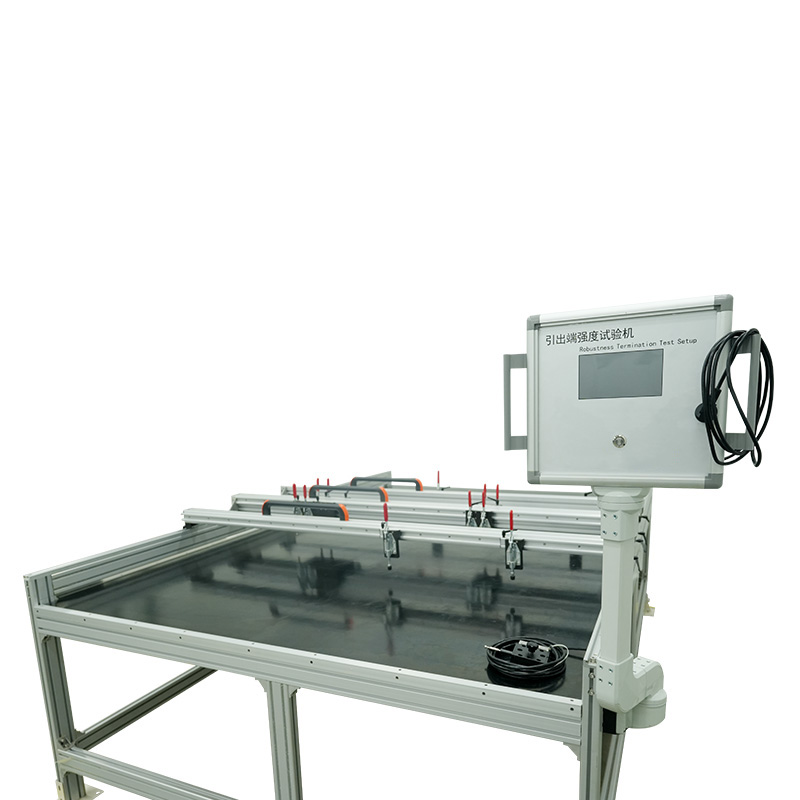

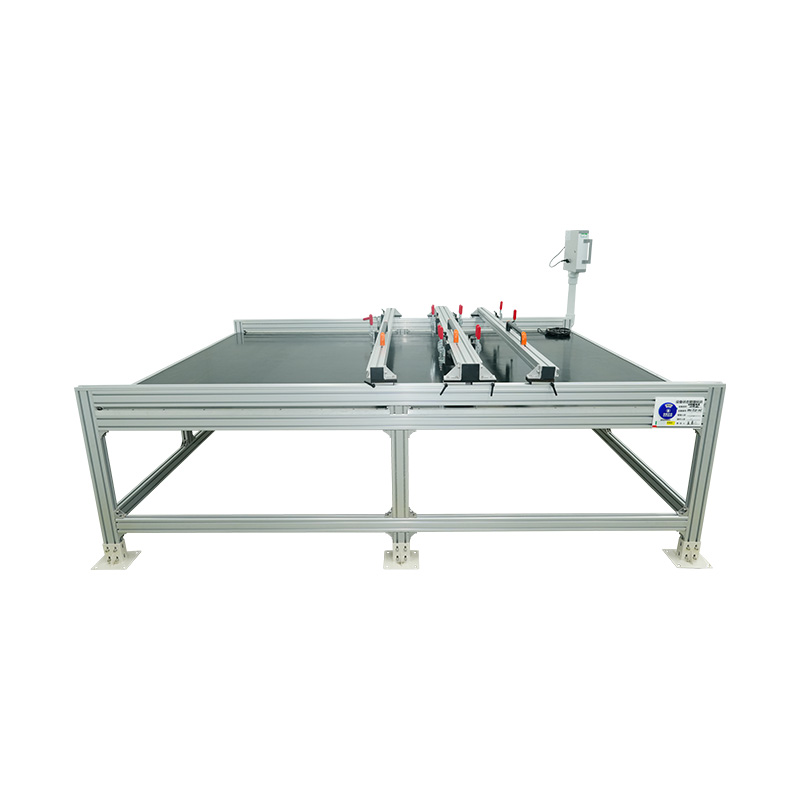

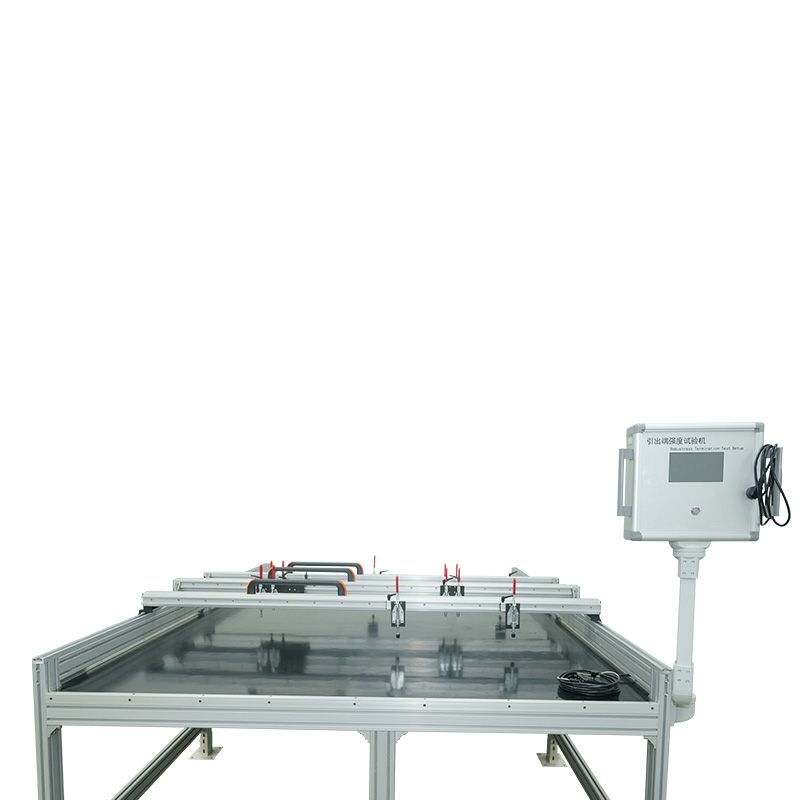

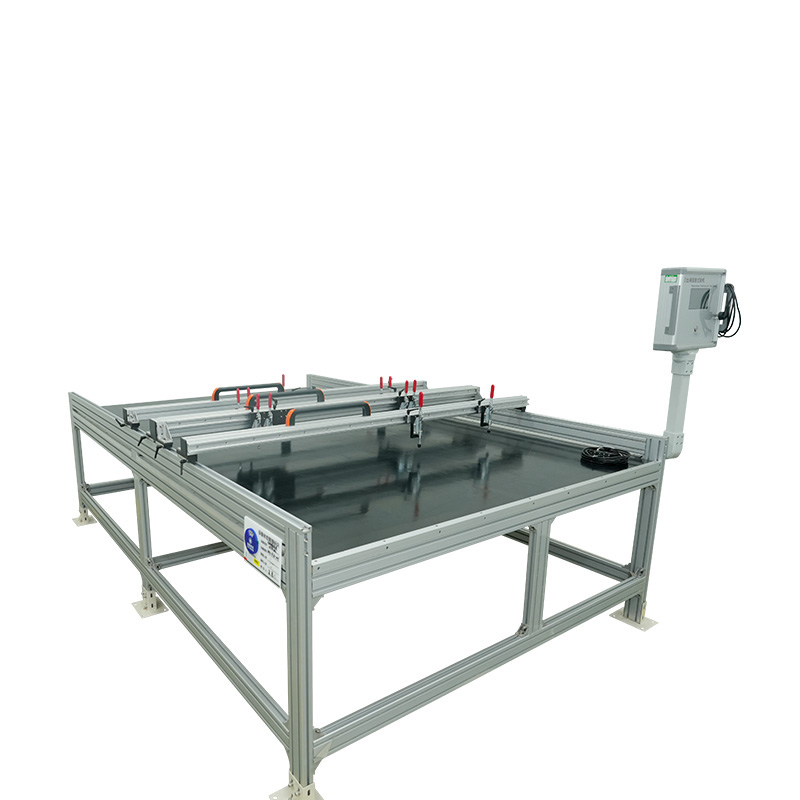

終端試験器の堅牢性

終端テスターの堅牢性は、さまざまなコネクタのサイズや形状にどのように対応するのでしょうか?

製造と品質保証の精密な世界では、すべてのコンポーネントの完全性が最も重要です。これは、家庭用電化製品から航空宇宙システムに至るまで、あらゆるものにおいて電力とデータ伝送の重要な動脈として機能する電気接続に特に当てはまります。単一の誤った終了がシステム障害、安全上の問題、および重大な経済的損失につながる可能性があります。これらのリスクを軽減するには、 終端試験器の堅牢性 は世界中の検証ラボで不可欠な機器となっています。その主な機能は、制御された機械的ストレス (引っ張る、押す、剪断) を電気端子に加えて、取り付け、メンテナンス、操作の厳しさに耐えられるかどうかを確認することです。しかし、繊細な太陽光発電接続箱から頑丈な自動車用ピンに至るまで、コネクタの種類が非常に多様であるため、根本的な課題が生じています。それは、単一の機器でこのような多種多様な形状をどのようにして正確かつ確実にテストできるのでしょうか?

産業用途におけるテストの重要な役割

厳密な終端テストの必要性は任意ではありません。これは、業界全体の安全性と信頼性のベンチマークを定義する国際規格として成文化されています。などの規格 IEC 61215-MQT 14 、 IEC 61730-2-MST 42 、 and UL1703 特に太陽光発電や自動車エレクトロニクスなどの分野では、終端の堅牢性テストを明示的に義務付けています。これらのテストは、現実世界の機械的応力をシミュレートするように設計されています。たとえば、ソーラー パネルの設置中に、技術者が誤ってケーブルを引っ張ったり、コネクタにねじりの力を加えたりする可能性があります。あ 端子引っ張り試験 ジャンクションボックス内の接続が緩んだり破損したりしないようにし、電気的連続性を維持し、火災の危険性があるアーク放電の発生を防ぎます。

同様に、自動車産業では、コネクタは絶え間ない振動、熱サイクル、および修理中の時折の引っ張りに耐える必要があります。終端テスターの堅牢性により、これらのコンポーネントが車両の寿命にわたって確実に機能することが検証されます。これらのアプリケーションで障害が発生した場合の影響は深刻であり、包括的なテストに対する交渉の余地のない要件が強調されています。これらの規格が普遍的に適用できるということは、試験装置の機能が同様に普遍的であり、小型センサー上の直径 2 mm の細いワイヤの試験から、エネルギー貯蔵システムで使用される堅牢な 20 mm ケーブル ラグの試験までシームレスに移行できる必要があることを意味します。この要件は、多用途テスターの背後にある中心となる設計哲学を推進します。

終端試験器の堅牢性の核となる動作原理

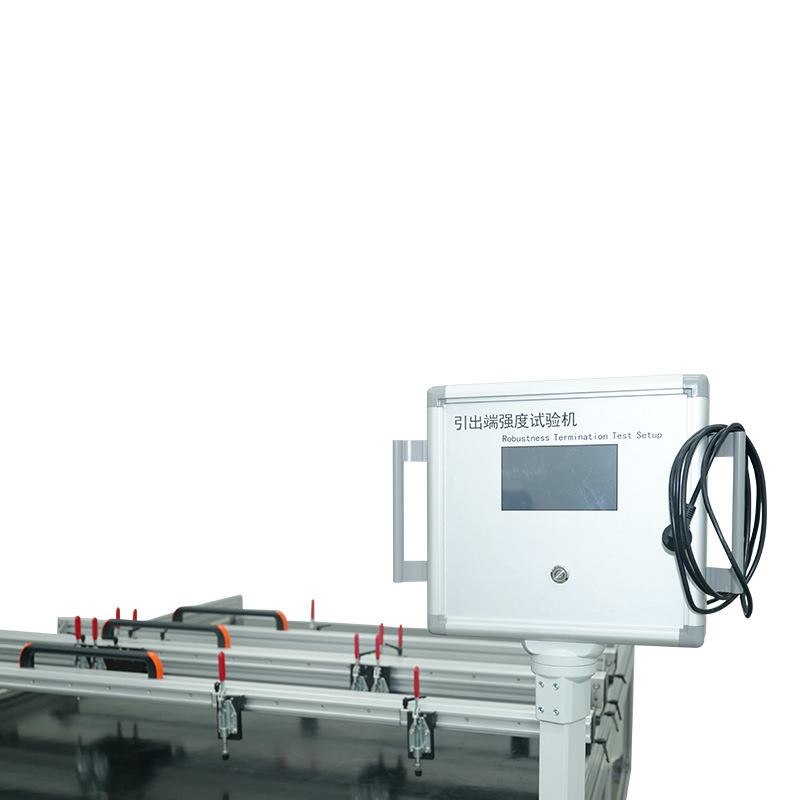

本質的に、端子の堅牢性テスターは、制御された力を端子に加え、その応答を測定するように設計された精密な機械システムです。コアコンポーネントには、剛性フレーム、高精度ロードセル (力センサー)、作動システム (多くの場合、スムーズでプログラム可能な動きを実現するサーボモーター)、および高度なデジタルコントローラーが含まれます。試験機は、力の種類 (引張、圧縮、せん断)、加えられる速度、到達する最大力、および滞留時間を指定する特定の試験プログラムを実行します。

ただし、重要な相互作用は、機械がサンプルを掴む接触点で発生します。機械は非常に大きな力を加えることができますが、サンプルがしっかりと正しく保持されていない場合、テスト結果は無効になります。コネクタが不適切にグリップされていると、滑ったり、過剰な力で潰されたり、終端自体ではなくグリップ ポイントに応力が集中したりする可能性があります。これにより、時期尚早で不正確な故障モードが発生します。したがって、正確なテストの前提条件は、テスト対象のデバイスと完全に接続できるかどうかにかかっています。ここで、調整という課題が生じますが、モジュール式の器具と適応可能なツールのシステムによって解決されます。それは 治具 そして グリップ これにより、機械の生の力が、特定のコネクタ形状に対する正確で再現性のある、規格に準拠したテストに変換されます。

さまざまなサイズや形状に対応するための主な方法

多様なサンプルの収容は、モジュール性、精密ツール、高度な制御システムを中心とした多面的なアプローチを通じて実現されます。

1. モジュール式治具システムとカスタム ツール

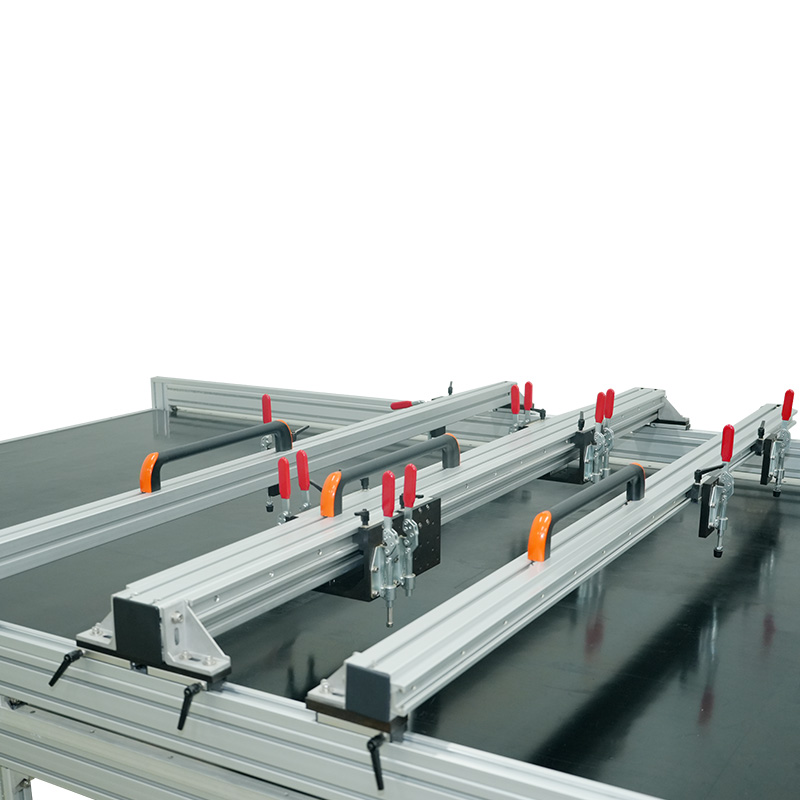

最も直接的かつ効果的な解決策は、モジュール式治具システムの使用です。高品質の堅牢性を備えた終端テスタは、固定されたモノリシック デバイスではなく、可動クロスヘッドとベースプレートに標準化された取り付けインターフェイスを備えて設計されています。これにより、交換可能なグリップと固定具の膨大なライブラリを使用できるようになります。

• ユニバーサルメカニカルグリップ: ワイヤおよびケーブルの引っ張り試験には、さまざまな交換可能なグリップジョーが使用されます。これらのジョーにはさまざまなサイズと表面テクスチャ (滑らか、鋸歯状、V 溝) があり、導体を切断したり滑ったりすることなく、さまざまなワイヤ径に対応できます。非常に細いワイヤの場合は、小さくて滑らかなジョーを軽いクランプ力で使用することができますが、大きくて粗いケーブルの場合は、絶縁体に食い込んでしっかりと保持するために、大きくて鋸歯状のジョーが選択されます。
• 特化したカスタムフィクスチャ: 多くのコネクタは、単純なグリップではテストできません。実際の嵌合コネクタを模倣するか、特定の嵌合面を提供するカスタム設計の治具が必要です。たとえば、端子ピンのテストでは、多くの場合、プラスチックのコネクタ本体をしっかりと保持し、引っ張り力を加えるためにピン自体に小型のフックまたは爪を取り付ける治具が必要です。精密エンジニアリングに重点を置くメーカーなど、評判の高いメーカーは、多くの場合、そのようなカスタム ツールの設計および製造サービスを提供しています。 Shanghai Houyao Testing Equipment Co.、 Ltd.は、大型環境シミュレーションチャンバーおよび光学シミュレーション装置の研究と生産を専門とする数少ない国内メーカーの1つとして、高度な製品を独自に開発し、そのようなカスタマイズされたソリューションを提供する能力を備えています。同社は誠実さと人間本位のサービスの原則を遵守しているため、これらの設備は顧客の要件と国際基準を正確に満たすように設計されています。
• アダプターと取り付けプレート: 一連のアダプターを使用すると、標準グリップをさまざまな角度で取り付けたり、さまざまな構成でロードセルに接続したりできます。これは、純粋なせん断力を適用したり、機械の主軸と一致していない終端をテストしたりする場合に非常に重要です。

2. 多軸調整機能と正確なアライメント

堅牢な試験フレームの良さは、その調整によって決まります。アライメントがずれていると、試験に曲げモーメントが生じ、軸方向以外の力が加わり、結果が無効になり、サンプルが損傷する可能性があります。ハイエンドテスターは、ステージでの大幅な調整機能を備えています。

• X-Y-Z 調整可能なステージ: サンプルを取り付けるベースプレートは、多くの場合、水平 (X および Y) 平面と垂直 (Z) 平面内で移動できる調整可能なステージです。これにより、オペレータは加えられた力の中心に終端点を完全に位置合わせすることができ、純粋な軸方向の引っ張りまたは押しを保証します。これは、コンポーネントの中央に配置されていない奇妙な形状のコネクタや終端をテストする場合に非常に重要です。
• 回転調整: 一部の治具には回転の自由が組み込まれており、力が加えられるとグリップがサンプルと自動的に位置合わせされ、横からの負荷が防止されます。

3. 高度な制御およびセンシング ソフトウェア

ハードウェアはインテリジェントなソフトウェアによって強化されており、サンプルに合わせた細心の注意を払った構成が可能です。

• プログラム可能なパラメータ: このソフトウェアを使用すると、オペレータは、終端からのグリップ距離、アプローチの速度、予荷重力、試験速度、最大力、破断検出感度など、試験のあらゆる側面を定義できます。壊れやすい小型コネクタの場合、衝撃による損傷を防ぐために、低い予荷重力と遅いテスト速度がプログラムされています。大きくて堅牢な終端の場合、より大きな力とより速い速度を使用してテストを迅速化できます。
• リアルタイムのモニタリングとデータ収集: このソフトウェアは、加えられている力をリアルタイムでグラフィック表示します。オペレータは、滑りを示す力の突然の低下などの異常を監視し、治具が正しく動作していない場合はテストを中止できます。このフィードバックは、サンプルの完全なバッチを処理する前にテスト設定自体を検証するために不可欠です。

治具とツールの選択に関する考慮事項

適切な治具を選択することは、サンプルと標準に基づいた体系的なプロセスです。

現代人の能力 終端試験器の堅牢性 幅広いコネクタのサイズと形状に対応できるかどうかは、偶然の問題ではなく、意図的で洗練されたエンジニアリングによって実現されます。これは、剛性が高く精密な機械フレームと、モジュール式の交換可能な治具および工具の包括的なライブラリを組み合わせた総合的なシステムによって実現されます。このハードウェアは、インテリジェントでプログラム可能なソフトウェアによって制御され、テスト パラメータを個々のサンプルの特定の特性に合わせて微調整できます。その結果、最小のセンサー リードから最大の電源ケーブル ラグに至るまで、あらゆるものの機械的完全性を保証できる、適応性の高い検証プラットフォームが誕生しました。

この柔軟性は、世界中のメーカーや試験所にとって非常に重要です。 航空宇宙 、 自動車エレクトロニクス 、 太陽光発電 、 and エネルギー貯蔵産業 、 who must validate their products against stringent international standards. By investing in a versatile 終端試験器の堅牢性 適切な固定具を装備すれば、コネクタの設計がどのように進化しても、製品の安全性、信頼性、コンプライアンスを確保できる将来性のあるツールが得られます。このような先進的で適応性のあるテスト ソリューションを提供することに専念することで、特定のサプライヤーを世界のテスト業界で信頼できるパートナーとして位置づけることができます。 Shanghai Houyao Testing Equipment Co., Ltd. は、イノベーションと品質への取り組みを通じて、これらの複雑な要求を満たす機器を開発することでこのエコシステムに貢献し、現代の技術世界の基礎となるコンポーネントが確実に長持ちするように構築されるよう支援しています。
