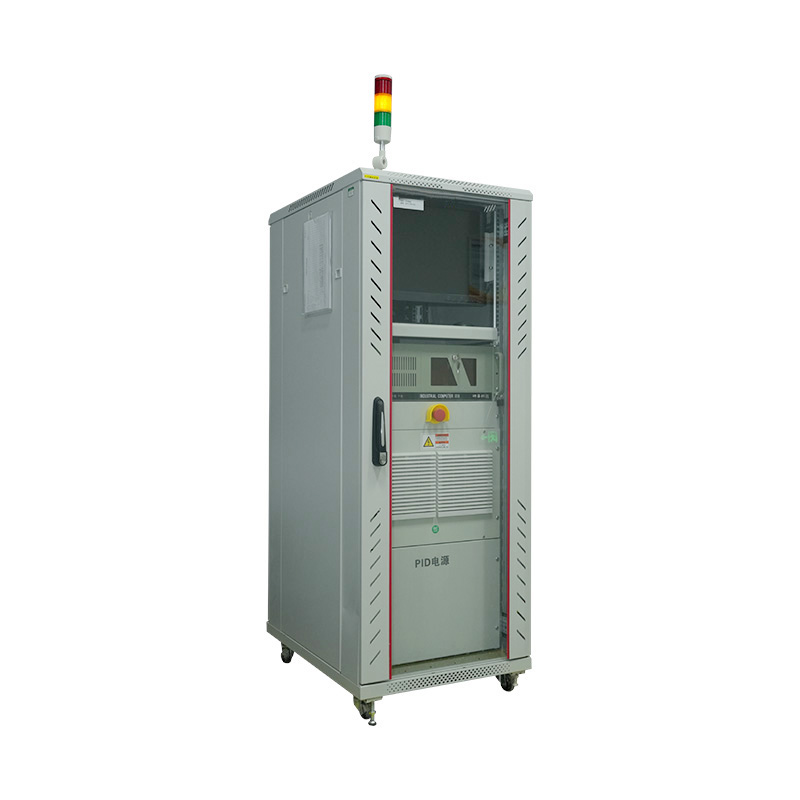

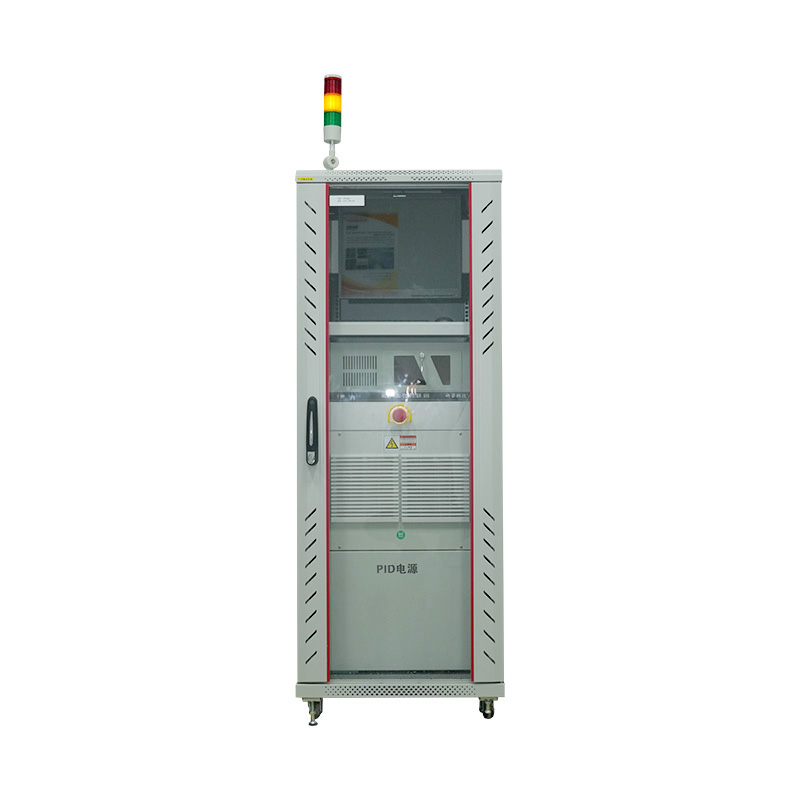

PIDテスター

PV モジュールの性能と信頼性の評価における PID テスターの役割と重要性は何ですか?

太陽光発電 (PV) モジュールの性能と信頼性は、再生可能エネルギー業界において重大な懸念事項となっています。太陽光発電設備が世界的に拡大するにつれ、製造業者、研究者、エンドユーザーにとって、太陽光発電システムの長期的な効率と安全性を確保することが最優先事項となっています。 PV モジュールに影響を与える可能性のあるさまざまな劣化メカニズムの中で、電位誘起劣化 (PID) は、モジュールの寿命に影響を与える最も重要な要因の 1 つとして浮上しています。

潜在誘発劣化 (PID) について

PID は、太陽電池と接地されたフレーム間の電圧ストレスによる PV モジュールの電力出力の損失を指します。この劣化は通常、高電圧、温度、湿度の条件下で加速されます。 PID の影響は、生成電流の減少、漏れ電流の増加、場合によっては太陽電池への不可逆的な損傷として現れることがあります。

PIDの仕組み :

• イオン移動 : 高電界下では、封止材またはガラス内の可動イオンがセルに向かって移動し、分路が形成される可能性があります。
• 表面電荷の蓄積 : セル表面に電荷が蓄積すると、局所的なシャントや効率の低下が発生する可能性があります。
• 絶縁破壊 : 時間の経過とともに、セルとモジュール フレーム間の誘電体層が劣化し、PID 効果が加速する可能性があります。

これらのメカニズムを正確に評価するには、温度、湿度、印加電圧などの要素を正確に制御できる、制御されたテスト環境が必要です。

PIDテスタの機能とメリット

PID テスターは、標準化された条件下で PV モジュールの PID を加速および監視するように特別に設計されています。制御された環境でモジュールに負の電圧バイアスを印加することで、エンジニアは劣化の始まりと進行を観察できます。 PID テスターを使用する主な利点は次のとおりです。

• 潜在的な障害の早期発見 : メーカーは出荷前にモジュールを検査できるため、現場での故障が減少します。
• 信頼性検証 : モジュール設計が PID 耐性の国際規格を満たしていることを確認します。
• 研究開発支援 : 材料と設計の最適化を可能にし、長期安定性を向上させます。

最新の PID テスターは、多くの場合、高温や湿度などの環境ストレスをシミュレートする PID テスト チャンバーと統合されています。この組み合わせにより、テストに現実的な動作条件が確実に反映され、劣化が促進されて評価サイクルが短縮されます。

PID テストチャンバーのコンポーネントと設計

あ PVモジュール用PIDチャンバー は、加速テストプロトコルの重要なコンポーネントです。このチャンバーは、安全性と一貫性を維持しながら、現実世界のストレスを再現する制御された環境を提供します。一般的な機能には次のようなものがあります。

1. 温度制御システム ：高温を維持してイオン移動と表面電荷効果を促進します。
2. 湿度制御システム : 湿度レベルを調整して、湿気による劣化をシミュレートします。
3. 電圧印加モジュール : DC 電圧バイアスを適用して、太陽電池と接地されたフレームの間に電位差を引き起こします。
4. モニタリングとデータ収集 : センサーとソフトウェアを統合して、漏れ電流、電圧、温度を継続的に監視し、リアルタイム分析を可能にします。

あpplications and Importance in the PV Industry

PID テスターと PID チャンバーの用途は、太陽光発電業界のいくつかの重要な分野に広がっています。

• 品質保証 : 新しい PV モジュールが厳しい信頼性基準を満たしていることを確認します。
• 故障解析 : 現場で予期せぬ劣化を示すモジュールを診断します。
• 材料試験 : PID 耐性に関する新しい封止材、ガラス コーティング、セル技術を評価します。
• 規制の遵守 : 結晶シリコンモジュールの PID テスト方法を規定する IEC 62804 などの業界標準を満たしています。

これらのアプリケーションを通じて、PID テスターは、運用リスクの軽減、材料の最適化、システム全体のパフォーマンスの向上において PV 業界をサポートします。

高度な試験装置との統合

Shanghai Houyao Testing Equipment Co., Ltd. は、高度な環境および光学シミュレーション製品の開発により、この分野に多大な貢献をしてきました。同社のイノベーションには、低電圧テスト チャンバー、車両太陽光シミュレーション チャンバー、定格 2000 W および 4000 W の高出力 PV UV および太陽光シミュレーション システムがあります。これらのシステムにより、環境パラメータの正確な制御が可能になり、 PIDテスタ 包括的なテスト ソリューションを作成します。

同社はまた、 光学および環境シミュレーション複合製品 、UV と太陽光を組み合わせたシミュレーション チャンバーなど。これらのイノベーションは、テスト市場のギャップを埋めるだけでなく、モジュールの寿命と PID 耐性の予測精度も向上します。これらのプラットフォームに PID テストを組み込むことで、Houyao は PV モジュールを複数のストレス条件下で同時に厳密に評価できるようにします。

動作原理とテストプロトコル

あ standard PID testing protocol involves several steps:

1. プレコンディショニング : モジュールは定義された温度と湿度で安定します。
2. 電圧バイアスの適用 : 接地されたフレームに対して負の電圧がモジュールに印加されます。
3. 環境ストレスシミュレーション : PID テスト チャンバーは、温度と湿度を指定されたレベルに維持します。
4. モニタリングとデータ記録 : 漏れ電流と出力を継続的に監視して、劣化を定量化します。
5. テスト後の分析 : データが分析されて、モジュールの PID 抵抗と潜在的な故障モードが特定されます。

あdherence to these protocols ensures repeatable and reliable results, providing manufacturers with actionable insights to improve product design and selection.

業界の動向と今後の方向性

世界中で太陽エネルギー設備の急速な拡大に伴い、 PIDテスト 成長し続けています。現在の傾向には次のようなものがあります。

• 自動テストシステムとの統合 : 手動介入を減らし、スループットを向上させます。
• ハイパワーシミュレーション : より高い電圧と放射照度レベルを組み込んで、テストをさらに加速します。
• 複合応力試験 : PID と機械的負荷や UV 暴露などの他の環境ストレスを組み合わせて、実際の動作条件をシミュレートします。
• データドリブンな洞察 : AI と機械学習を使用して、テスト データに基づいて PID の開始とモジュールの寿命を予測します。

Shanghai Houyao Testing Equipment Co., Ltd. は、PID テスターと環境シミュレーション システムの継続的な革新を通じてこれらのトレンドを体現し、太陽光発電業界が厳密なモジュール評価を実施するために必要なツールを確保できるようにします。
